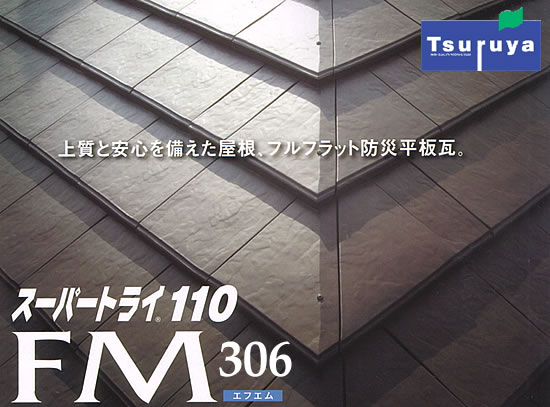

【スーパートライ110FM306[エフエム306]】株式会社鶴弥
安心・安全のスーパートライ110に、スタイリッシュを加えた上質瓦
FM:フラットモジュールの略
屋根勾配を考慮したモジュール寸法で設計された「廻隅瓦」「桟瓦」により屋根面にピッタリとフィットするフルフラットの瓦のことです。

スーパートライ110FM306[エフエム306] 製品特徴

1.デザイン

屋根全体が同一面となる廻隅(まわりすみ)瓦を採用し、シンプルでかつ高級感のある外観。
スーパートライ110FM306[エフエム306] デザイン性



スーパートライ110FM306[エフエム306] 廻隅瓦



スーパートライ110FM306[エフエム306] 一体袖瓦

廻隅瓦について
通常の瓦は棟部(屋根面と屋根面の接合部)に違う形の瓦(冠瓦・差し棟)を上からかぶせ、接合部を覆っています。スーパートライ110FM306は、その棟部も同じ形状になる廻隅瓦で納めるので、屋根面につながり、開放感や広がり感があり、屋根とその上に広がる青空が調和します。

2.防災性能

屋根勾配を考慮したモジュール寸法(有効長さ÷勾配伸び率=有効幅)に、鶴弥のスーパーロック工法をプラスしたことにより、特別な耐風工法(L釘・耐風クリップ等)を用いなくても充分な耐風・耐震性能を確保できる、モジュール防災工法です。(特許出願中)

スーパーロック工法
スーパーロック工法
下の瓦のハイパーアームが上の瓦のアンダーロックをしっかりと押さえ込むため、台風の強風、地震の揺れなどにも威力を発揮するオリジナルな工夫です。(特許取得済)
スーパートライ110FM306[エフエム306] 防災性能

3.環境

屋根の形に合せた廻隅瓦を使用することにより、寄棟屋根で発生する廃材が平均約90%削減できます。廃材が少なくなる環境に優しい設計となっています。同時開発したFM半瓦・FM調整瓦により、どんな寸法の屋根にも対応可能です
※4寸・4.5寸勾配については廻隅大(4寸)、5寸勾配については廻隅大(5寸)を使用してください。廻隅小については、兼用で使用できます。
廻隅瓦と通常工法の廃材の比較
廃材は通常工法の約10%
廻隅瓦で発生する廃材

カラーバリエーション

マットブラック
アンティックブラウン
銀鱗(ぎんりん)
美銀(びぎん)
マットブラック
アンティックブラウン
銀鱗(ぎんりん)
美銀(びぎん)
調和と落ち着きのある
ベーシックな黒。
ナチュラルテイストにおすすめ。 シックなチョコレート色。 表面の結晶がきらめくいぶし調色(黒目)。適度な乱反射が青空を屋根に映し出します。 日差しをうけ、優しく輝く銀白色。和テイストのあるシャープなシルバー。

施工例

スーパートライ110FM306[エフエム306] 施工写真 スーパートライ110FM306[エフエム306] 施工写真 スーパートライ110FM306[エフエム306] 施工写真
マットブラック マットブラック アンティックブラウン

標準屋根勾配とその流れの長さ
標準屋根勾配
4.0/10
4.5/10
5.0/10
その流れの長さ
8m
10m
12m

製品仕様
長さ
356mm
働き長さ
<寄棟>
275o(4.0寸勾配)
280o(4.5寸勾配)
285o(5.0寸勾配)
<切妻>
270〜285o
347mm
働き幅
306mm
重量
3.6kg/枚(43.2kg/u)
葺き枚数
40枚/坪


お問い合せ先
株式会社鶴弥ロゴ
株式会社 鶴弥
〒475-8528
愛知県半田市州の崎町2-12
担当者 営業企画部
TEL 0569-29-4699
ホームページ http://www.try110.com
